WallPV Premium concealed mounting system for 2 PV modules

Jetzt als Händler registrieren.
Shipping calculated at checkout.

Pickup available at Grenzstraße 182 in Voerde

Usually ready in 2-4 days

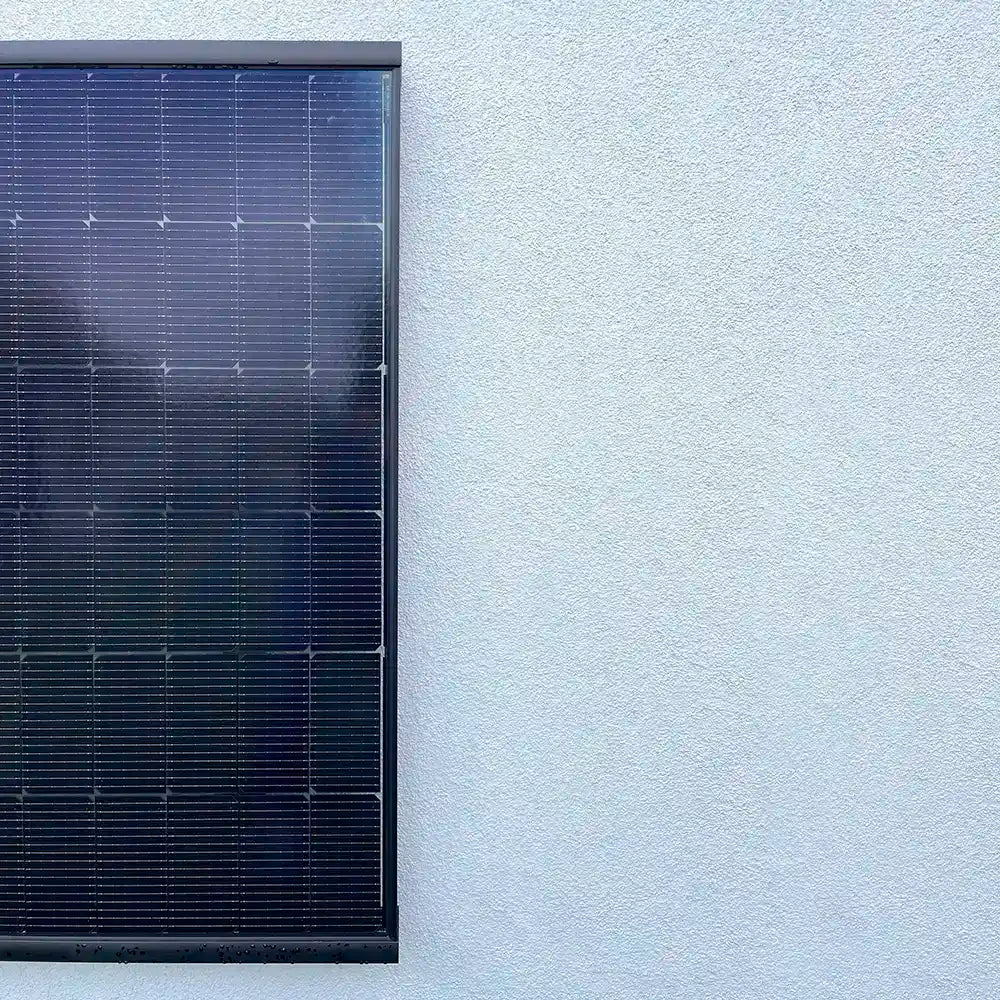

Elegant PV system for the wall without protruding components

  • Durable Performance - PV modules are free from stress thanks to floating mounting in insertion rails
  • Sure - Rail and anchor components with general building authority approval
  • Local production - Made in Germany
Concealed mounting system made of support rails, insert rails, and dowels for horizontal mounting of two PV modules on the wall
  • Mounting on solid masonry or wood with M8 screws and dowels
  • for PV modules with frame width 30 mm and dimensions 1762 x 1134 mm

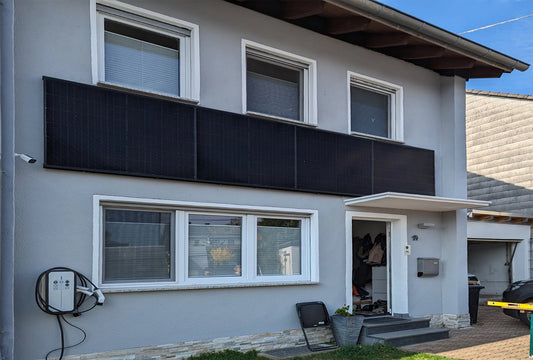

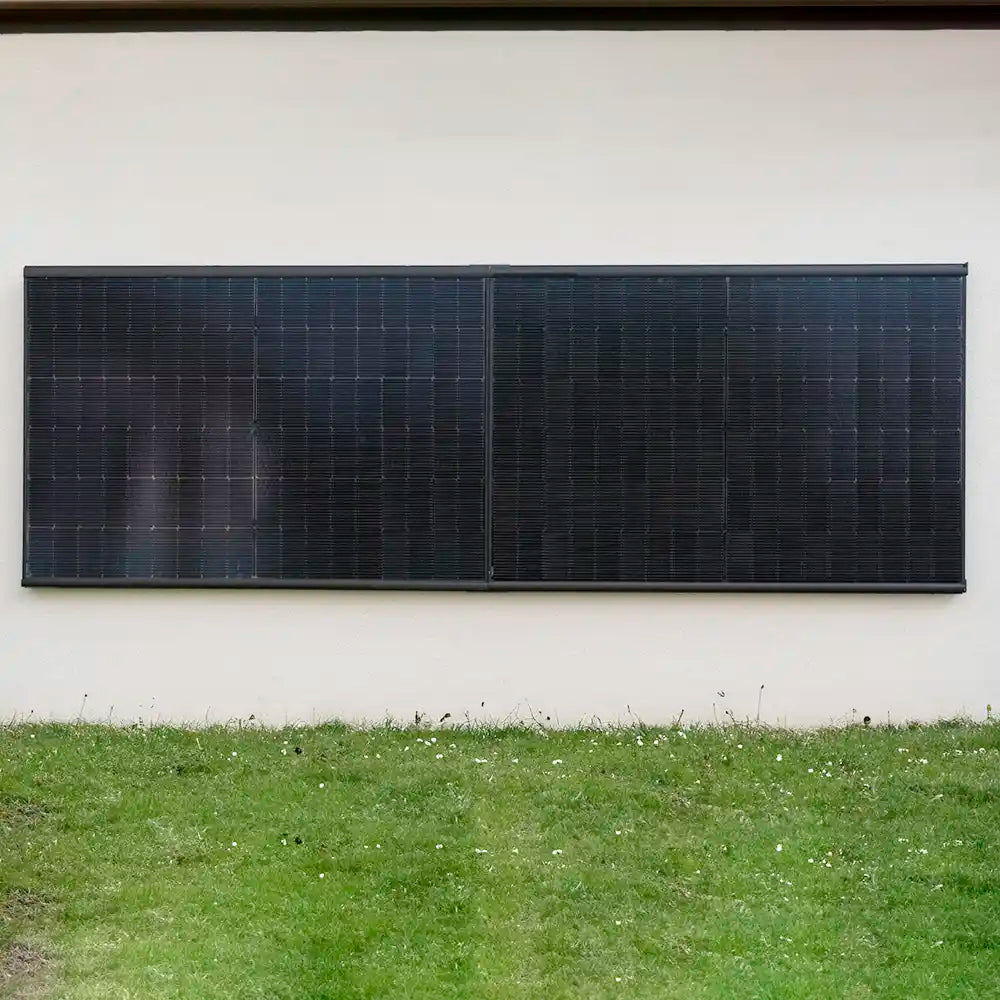

  • For the horizontal installation of 2 modules side by side or 2 individual modules
  • Carrier systems and dowels with general building authority approval
  • Installation time is approximately 1 hour

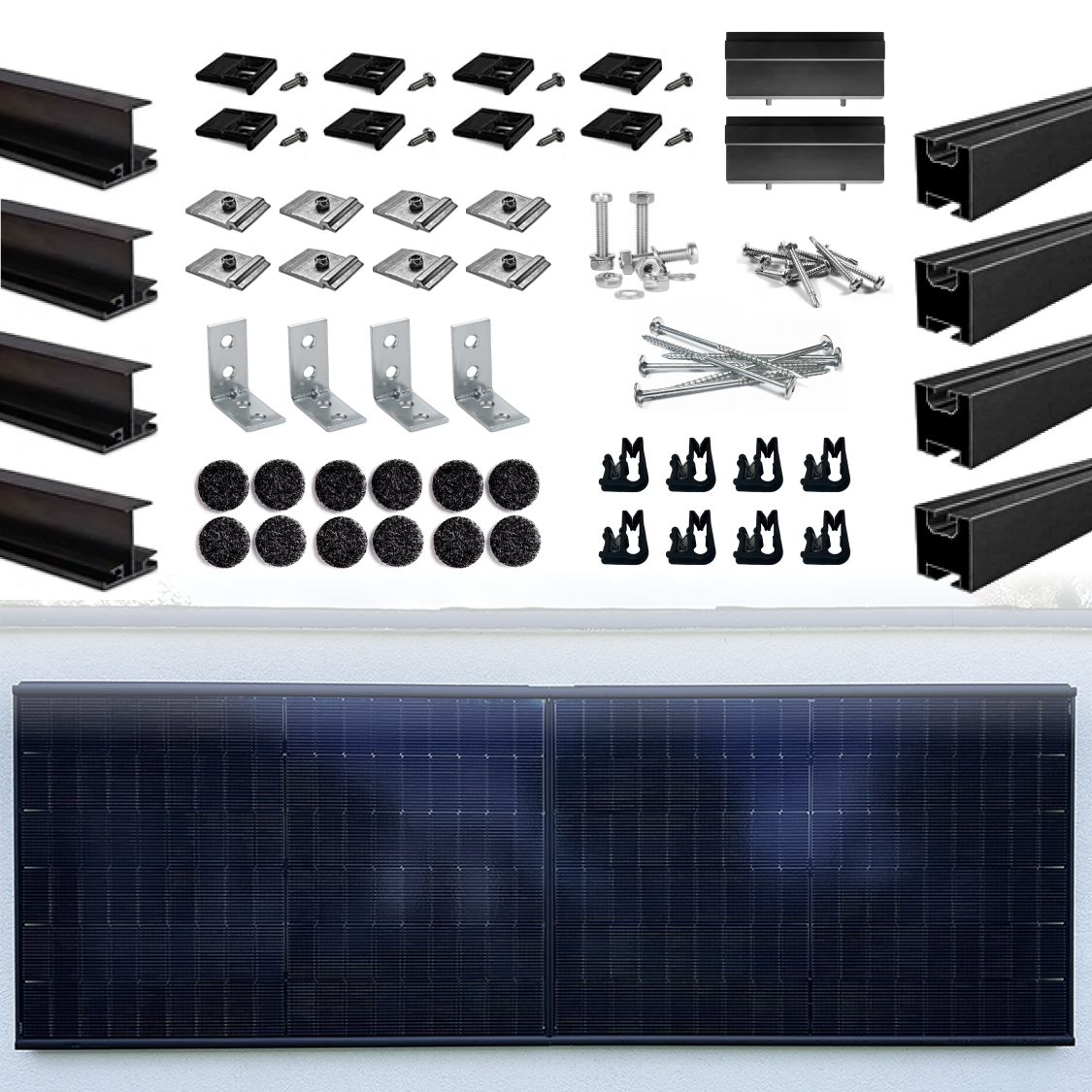

Delivery contents (in box 180 x 30 x 30 cm)

  • 4 insert rails 30 mm/1765 mm aluminum black anodized with ETA
  • 4 base rails 40 x 40 x 1200 mm silver aluminum, pre-drilled
  • 4 x Edge stop black with screw & alternative one-way security screw
  • 8 cross connectors standard ELS with groove screw M8 and lock nut

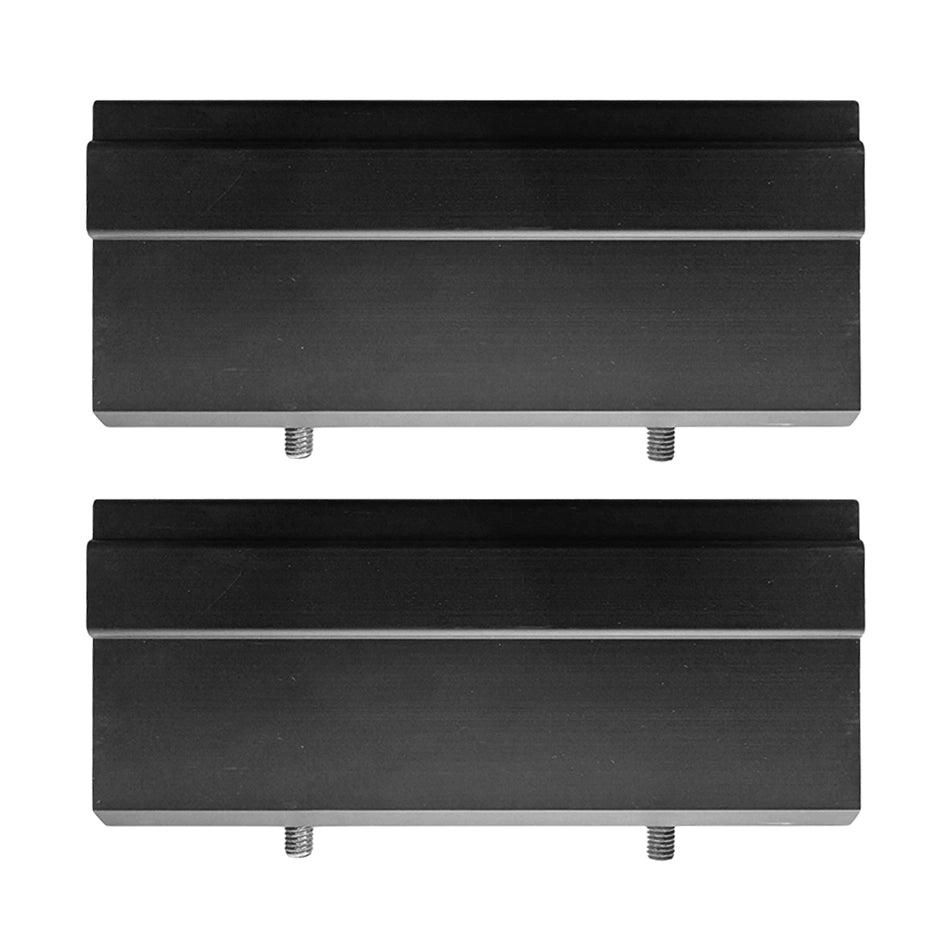

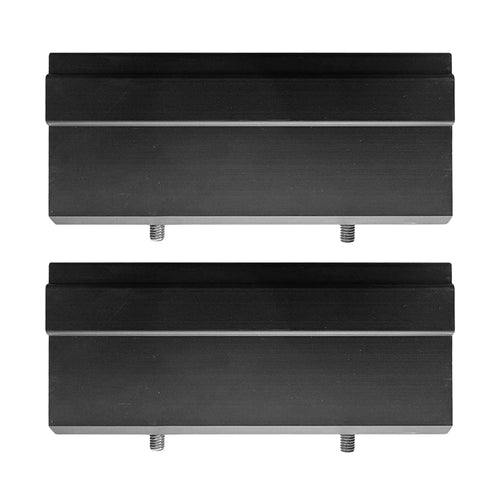

  • 2 rail connectors for insert rails black
  • 8 pan head screws 8 x 100 mm with Fischer multi-purpose dowels with ETA
  • 2 T-slot nuts with screw M8 x 12 mm with washer
  • Countersunk screw similar to DIN 7504-N vz, H 2 3.5 x 13
  • Slip protection: Galvanized angle bracket 25 x 25 x 15 mm with matching
    Screw bolts

Currently 4-6 weeks delivery time.

Verdecktes Montagesystem

Das praktische Solarkraftwerk für deine Fassade

Das verdeckte Montagesystem WandPV besteht aus Trägerschienen, Einlegeschienen und Dübeln zur Installation von PV-Modulen an einer Wand.

  • Langlebige Performance - PV-Module sind frei von Belastung dank schwimmender Lagerung in Einlegeschienen
  • Sicher - Schienen- und Dübel Komponenten mit allgemeiner bauaufsichtlicher Zulassung
  • Von einem Modul bis zur kompletten Fassade - die beigefügten Schienenverbinder ermöglichen eine Erweiterung in die Horizontale und die Schienen in die Vertikale
  • Höhere PV-Erträge im Winter, am Morgen und Abend - Danke senkrechter Modulausrichtung, eine effektive Ergänzung zur Flachdachanlage
  • Lokale Herstellung - Made in Germany

Eine reibungslose und zuverlässige Installation

Einfache Installation

Das WandPV-System wurde für eine schnelle und benutzerfreundliche Montage entwickelt. Die Trägerschienen sind bereits passgenau für gängige Modulbreiten bis 1130 mm zugeschnitten und vorgebohrt, sodass keine zusätzlichen Anpassungen erforderlich sind. Dies vereinfacht den Installationsprozess und spart wertvolle Zeit.

Alle notwendigen Befestigungselemente, einschließlich zugelassener Dübel und Edelstahlschrauben, sind im Lieferumfang enthalten. Dank des durchdachten Designs werden die PV-Module sicher in die Einlegeschienen eingesetzt, ohne dass aufwendige Befestigungsmethoden erforderlich sind.

Die ideale Lösung für eine Vielzahl von Bauprojekten

Flexible Installation

Vielseitige Montagemöglichkeiten

Das WandPV-System eignet sich nicht nur für die Installation an massiven Wänden, sondern kann auch auf Holzstrukturen montiert werden. Diese Flexibilität ermöglicht den Einsatz in verschiedensten Bauprojekten und Gebäudetypen.

Modulare Erweiterbarkeit

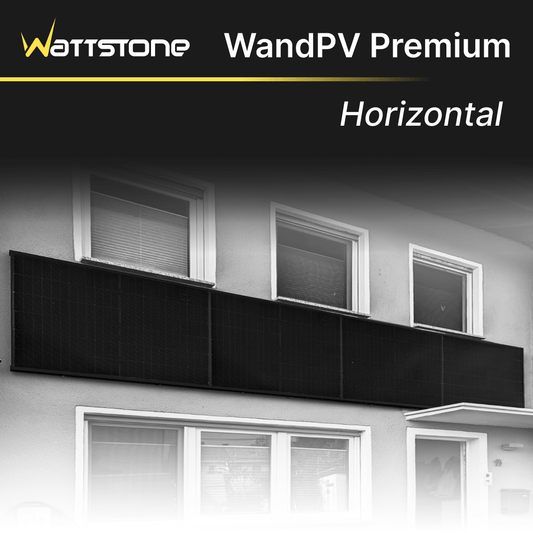

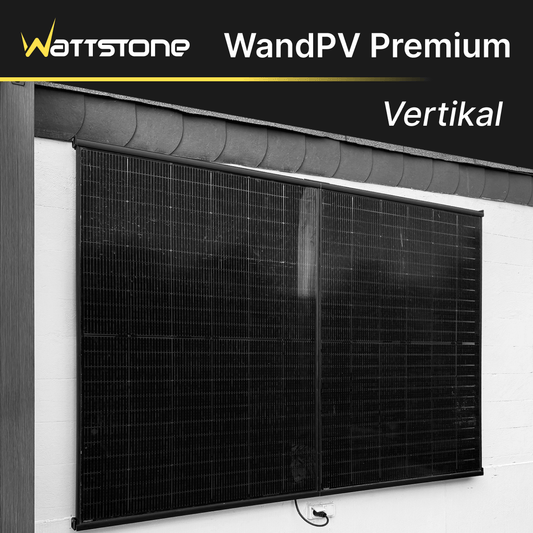

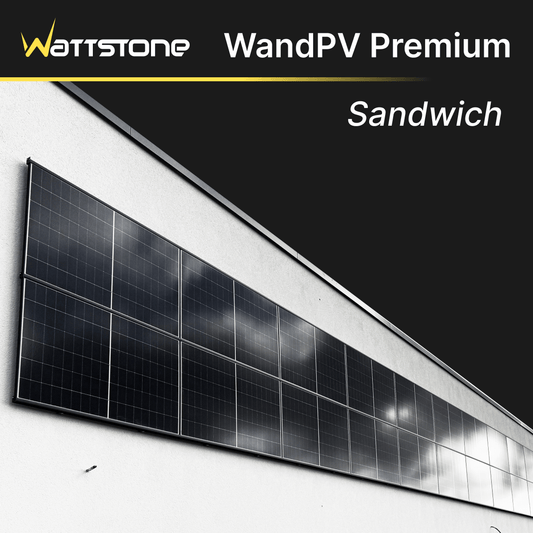

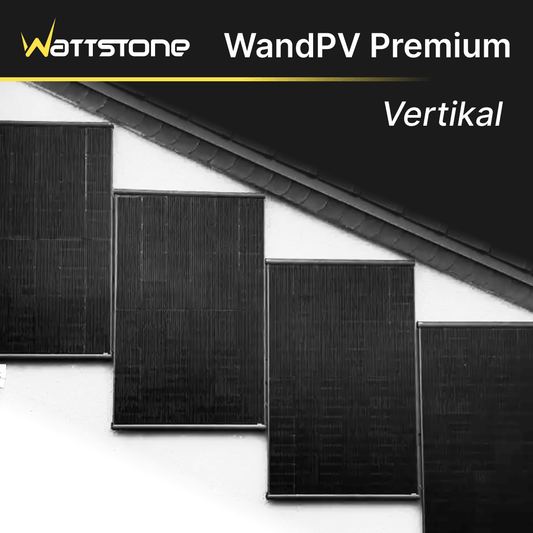

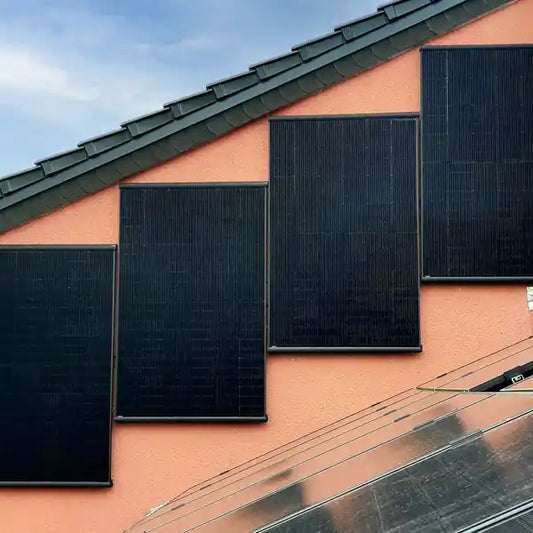

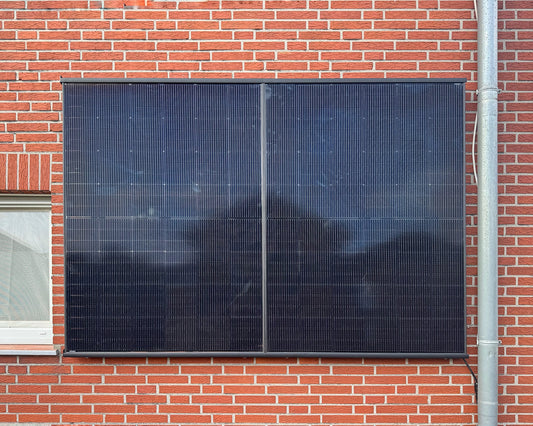

Dank seines modularen Designs kann das System sowohl horizontal als auch vertikal erweitert werden. So lässt es sich optimal an unterschiedliche architektonische Anforderungen und verfügbare Flächen anpassen.

Eine saubere, minimalistische Solarfassade, die Effizienz und Design perfekt kombiniert

Verdecktes Montagesystem

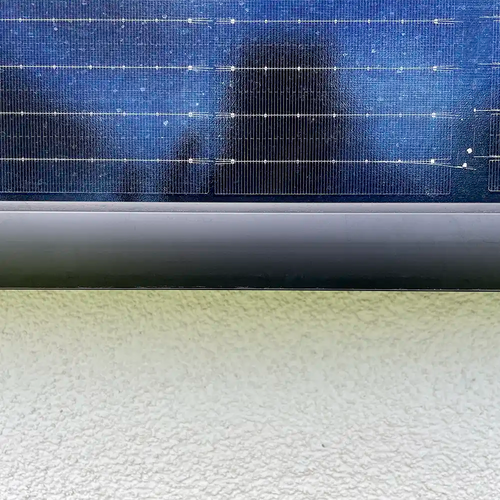

Das WandPV-System überzeugt durch sein verdecktes Montagedesign, das eine ästhetisch ansprechende und unauffällige Integration von PV-Modulen in die Fassade ermöglicht. Dank der intelligenten Konstruktion mit Trägerschienen, Einlegeschienen und verdeckten Befestigungselementen bleiben keine sichtbaren Verschraubungen oder Klemmen zurück.

Sicher fixiert

Integrierter Diebstahlschutz

Die Konstruktion des Systems beinhaltet eine Endkappe mit Sicherheitsschraube, die als Diebstahlschutz dient. Dies erschwert unbefugten Zugriff und schützt die installierten Solarmodule effektiv.

Schützt Module, verlängert Lebensdauer!

Schwimmende Lagerung für langlebige Performance

Ein herausragendes Merkmal des WandPV-Systems ist die schwimmende Lagerung der PV-Module in den Einlegeschienen. Dieses innovative Design sorgt dafür, dass die Module nicht fest eingespannt sind, sondern sich bei Temperaturschwankungen frei ausdehnen und zusammenziehen können. Dadurch werden mechanische Spannungen reduziert, was die Langlebigkeit und Effizienz der Module erhöht.

Zudem trägt die schwimmende Lagerung dazu bei, dass die Module keinen direkten Belastungen ausgesetzt sind, wodurch sie besser vor Materialermüdung und möglichen Schäden geschützt werden.
