Welcher Neigungswinkel für mein Flachdach?
Welcher Neigungswinkel passt zu meinem Flachdach: 0°, 6°, 10° oder 15°? Das hängt von Ausrichtung, Platz und Wind ab. Bei Südausrichtung ist 15° der steilste Winkel der Serie und auf höheren Ertrag ausgelegt. Für Ost-West-Aufbauten ist 10° gedacht. Für wenig Windangriffsfläche kommen 0° oder 6° infrage.
Die Winkel im Überblick
WATTSTONE fertigt seine Betonsteine mit 0°, 6°, 10° und 15° Neigung. Dazu kommen Varianten wie 0° Solo, 10° V1, 10° V2 und 10° XL. Jedes Modell ist für eine bestimmte Situation gedacht. Die Tabelle zeigt, wofür.
| Modell | Neigung | Passt besonders zu |
|---|---|---|
| WATTSTONE 0° Solo | 0° | Flachdächer und geneigte Dächer bis 10°. Mit 23 kg Einzelgewicht von einer Person montierbar. |
| WATTSTONE 0° | 0° | Vertikale und horizontale Montage, auch bei übergroßen Modulen über 500 W. Die niedrige Bauhöhe reduziert die Windangriffsfläche. |
| WATTSTONE 6° | 6° | Zwei Module übereinander. Bei horizontaler Montage werden Windleitbleche empfohlen. |
| WATTSTONE 10° V1 und 10° V2 | 10° | Ost-West-Aufständerung, vom Einfamilienhaus bis zum großen Industriedach. |
| WATTSTONE 10° XL | 10° | Gründächer, V-Form- und Segelmontage, vertikale Module. |
| WATTSTONE 15° | 15° | Höherer spezifischer Ertrag bei Südausrichtung. |

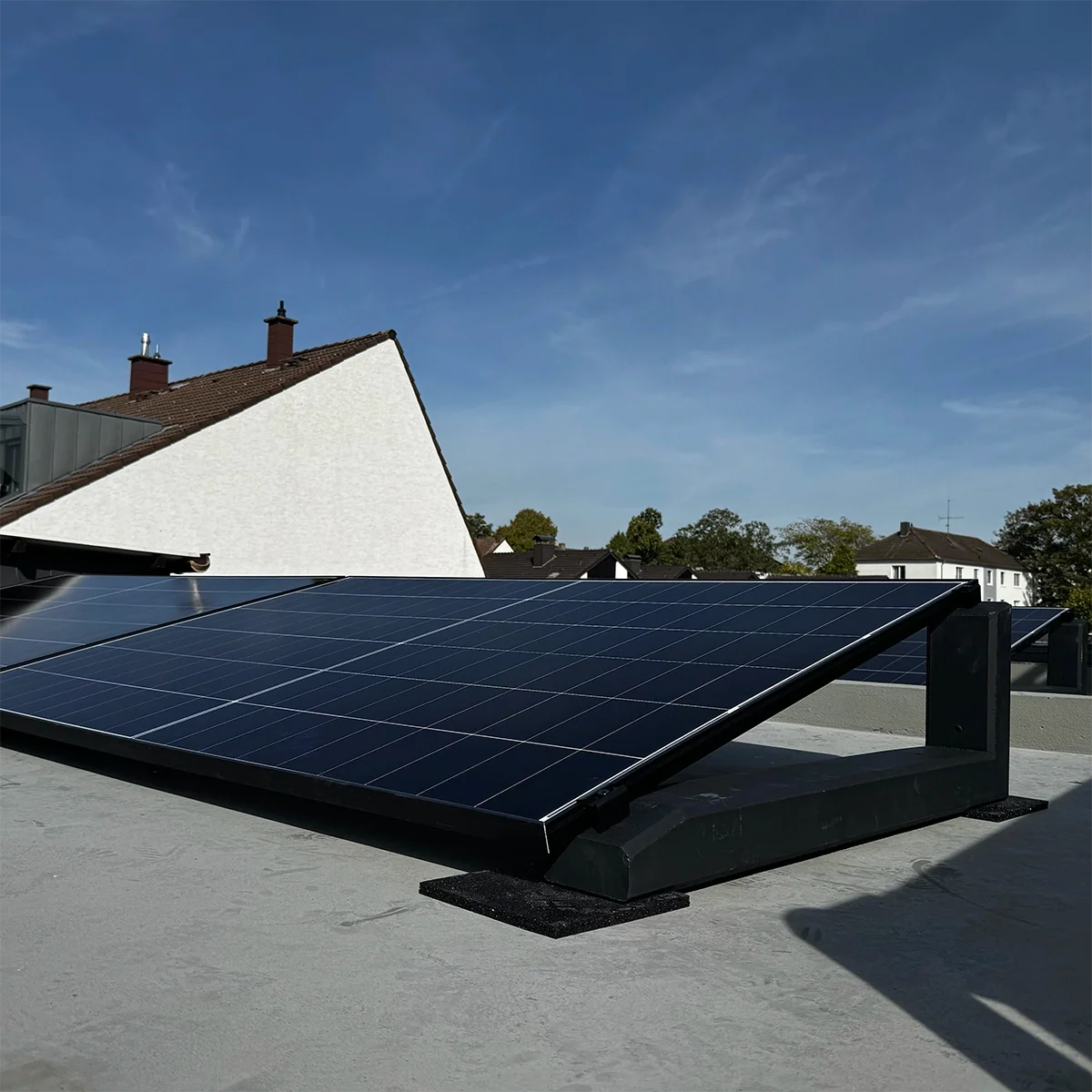

Wann 15° sinnvoll ist
WATTSTONE 15° ist der steilste Winkel der Serie. Er ist für höheren spezifischen Ertrag bei Südausrichtung gedacht. Laut WATTSTONE hat er außerdem den stärksten Selbstreinigungseffekt: Regen spült Schmutz leichter ab.
Dafür brauchen Sie mehr Platz. Bei Südausrichtung liegt der Reihenabstand bei etwa 88 cm nach hinten. Bei 10° sind es etwa 60 cm. Je steiler die Module stehen, desto mehr Fläche benötigen die Reihen.
Bei Südausrichtung sind Windleitbleche vorgesehen. Sie lenken den Wind um und senken die Windlast auf Module und Tragkonstruktion. Wollen Sie 15° in Ost-West aufbauen, verbinden Sie die Steine mit dem Ost-West-Verbindungsset V2.
Wie viel Mehrertrag Sie auf Ihrem Dach erreichen, hängt von Standort und Verschattung ab. Deshalb nennen wir hier keine Prozentwerte.
Wann 0° oder 6° besser passt
Flache Winkel haben eine niedrigere Bauhöhe. Das hilft, wenn Wind die größte Sorge ist. Bei WATTSTONE 0° reduzieren die niedrige Bauhöhe und die seitlich geschlossene Form die Windangriffsfläche.
WATTSTONE 0° eignet sich außerdem für lange und übergroße Module. Bei vertikaler Montage liegen die Module vollflächig auf, auch bei Modulen über 500 W. Auf einem Dach mit leichter Neigung bis 10° sind WATTSTONE 0° Solo und 0° die passenden Modelle.
WATTSTONE 6° nimmt zwei Module übereinander auf, vertikal oder horizontal. Vier integrierte M8-Gewindehülsen tragen zwei horizontale Modulreihen. Die Kabelführung läuft durch werkseitige Vertiefungen im Stein. Bei horizontaler Montage empfiehlt WATTSTONE optionale Windleitbleche.
Tipp: Ein flacher Winkel braucht weniger Reihenabstand, ein steiler Winkel liefert bei Südausrichtung mehr spezifischen Ertrag. Entscheiden Sie nach Ihrem Platzangebot und Ihrer Windsituation.
Untergrund und Wind
Die Steine tragen Ihre Module durch ihr Gewicht. Deshalb zählen Untergrund und Wind. Bei WATTSTONE 15° und WATTSTONE 10° XL darf der Untergrund maximal 5° geneigt sein.
Unter jedem Stein liegt eine Schutzlage. Auf Bitumen, Beton oder Schotter nutzen Sie die normale Schutzlage. Auf Foliendächern wie EPDM oder PVC nutzen Sie die alukaschierte Variante.
Wie viel Wind auf Ihre Module wirkt, hängt von Windlastzone, Geländekategorie, Gebäudehöhe und Dachhaut ab. Der Windlast-Rechner fragt diese Werte ab. Er zeigt, ob pro Modul zusätzliche Beschwerung nötig ist. Die Grundlage sind Windkanalversuche nach DIN EN 1991-1-4:2021.
Wichtig: Der Windlast-Rechner ersetzt keine Prüfung der Dachstatik. Ob Ihr Dach das Gewicht von Steinen und Modulen trägt, klärt ein Statiker oder Fachbetrieb.
So finden Sie Ihren Winkel
Gehen Sie in dieser Reihenfolge vor:
- Ausrichtung festlegen. Entscheiden Sie zwischen Süd und Ost-West.
- Platz messen. Planen Sie den Reihenabstand ein: etwa 60 cm bei 10°, etwa 88 cm bei 15°.
- Montage klären. Prüfen Sie, ob Ihre Module horizontal oder vertikal liegen sollen.
- Windlast berechnen. Geben Sie Ihre Standortdaten in den Windlast-Rechner ein.
- Set zusammenstellen. Der Konfigurator ergänzt Klemmen, Schutzlagen und Zubehör.
Häufige Fragen
Bringt ein steilerer Winkel immer mehr Ertrag?
WATTSTONE 15° ist auf höheren spezifischen Ertrag bei Südausrichtung ausgelegt. Wie groß der Unterschied auf Ihrem Dach ausfällt, hängt von Standort und Verschattung ab.
Was bedeutet „Neigungswinkel Untergrund“?
Das ist die Neigung Ihres Daches. Bei WATTSTONE 15° und 10° XL darf sie maximal 5° betragen.
Brauche ich bei Südausrichtung Windleitbleche?
WATTSTONE weist darauf hin, dass bei WATTSTONE 10° V1, 10° V2 und 15° mit zwei oder mehr Modulen in Südausrichtung Windleitbleche erforderlich sind. Der Konfigurator berücksichtigt sie auf Wunsch.
Den passenden Winkel planen
Stellen Sie Ihr Set im Konfigurator zusammen und prüfen Sie die Windlast für Ihren Standort.
