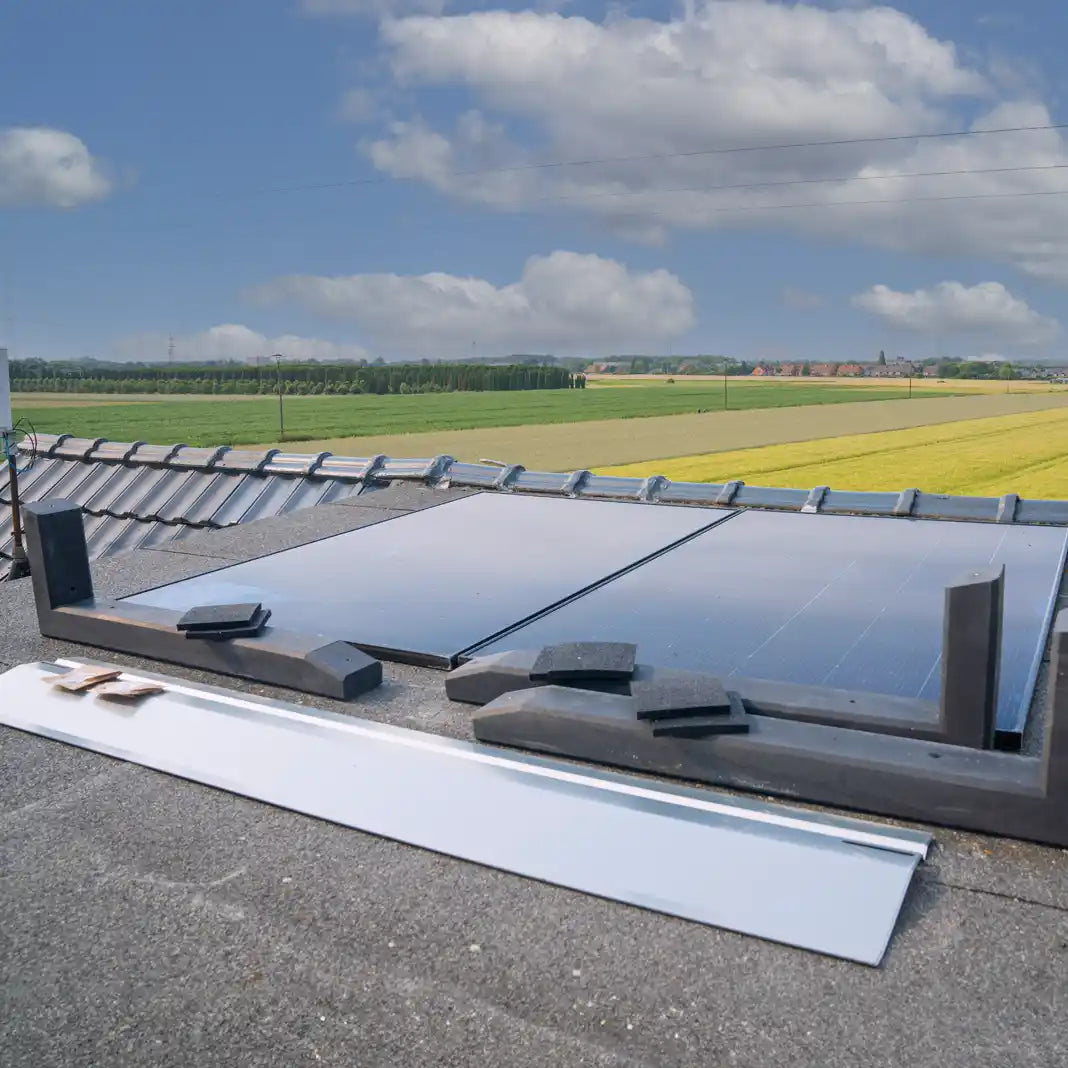

Wie viele Steine und Klemmen brauche ich?
Wie viele Steine, Klemmen und Schutzmatten brauche ich für mein Flachdach-Set? Als Richtwert gilt: Bei Südausrichtung brauchen Sie Module plus 1 Wattstones, bei Ost-West Module plus 2. Klemmen, Schutzlagen und Verbindungssets folgen aus diesen Zahlen. Das genaue Set stellt der Konfigurator zusammen.
Die Grundregeln
Die folgenden Formeln stammen aus der Produkt-FAQ von WATTSTONE. Sie sind Richtwerte für die erste Mengenschätzung, keine verbindliche Stückliste.
| Teil | Süd | Ost-West |
|---|---|---|
| Wattstones | Module + 1 | Module + 2 |
| Bautenschutzmatten | Wattstones × 2 | Wattstones × 2 |
| Modulendklemmen | 4 × Anzahl Modulreihen | 8 × Anzahl Ost-West-Modulreihen |
| Modulmittelklemmen | 2 × (Module − 1) | 2 × (Module − 2) |
| Ost-West-Verbindungssets | nicht nötig | Wattstones ÷ 2 |
| Windleitbleche | etwa eines je Modul | nicht vorgesehen |
Eine Modulreihe ist eine Reihe nebeneinanderliegender Module. Bei Ost-West zählt ein Ost-West-Paar als eine Reihe.
Beispiel: 6 Module Süd
Sie planen 6 Module in einer Reihe, nach Süden ausgerichtet. Nach den Richtwerten ergibt sich:
Auf einen Blick
- Wattstones: 7 (6 + 1)
- Bautenschutzmatten: 14 (7 × 2)
- Modulendklemmen: 4 (4 × 1 Reihe)
- Modulmittelklemmen: 10 (2 × 5)
- Windleitbleche: etwa 6, eines je Modul
Zu jedem Windleitblech gehört ein Zubehör-Set. Der Konfigurator berücksichtigt das.
Bei Südausrichtung brauchen Sie außerdem Platz für den Reihenabstand. Bei 10° sind es etwa 60 cm, bei 15° etwa 88 cm. Ein zweites Reihenpaar benötigt also deutlich mehr Fläche.
Beispiel: 6 Module Ost-West
Dieselben 6 Module, aber nach Osten und Westen ausgerichtet. Drei zeigen nach Osten, drei nach Westen. Sie verbinden die Steine mit dem Ost-West-Verbindungsset V2.
- Wattstones: 8 (6 + 2)
- Bautenschutzmatten: 16 (8 × 2)
- Modulendklemmen: 8 (8 × 1 Reihe)
- Modulmittelklemmen: 8 (2 × 4)
- Verbindungssets: 4 (8 ÷ 2)
Zum Vergleich: Das WATTSTONE 10° XL Komplettset für 4 PV-Module in Ost-West-Ausrichtung enthält 6 Wattstones, 8 Modulendklemmen, 4 Modulmittelklemmen, 12 Bautenschutzmatten und 3 Verbindungssets. Die Formeln stimmen damit überein.
Was sonst dazukommt
Ein vollständiges System braucht mehr als Steine und Klemmen. Planen Sie diese Punkte mit ein:
- PV-Module: Maße, Rahmenhöhe und Gewicht müssen zum Stein passen.
- Mikrowechselrichter: Bei WATTSTONE 10° XL hat der Stein Bohrungen dafür.
- Windleitbleche: Bei Südausrichtung vorgesehen, je nach Windlast.
- Zusätzliche Beschwerung: Das zeigt der Windlast-Rechner.
- Schutzlage: Normal oder alukaschiert, je nach Dachhaut.
Wichtig: Die Tragfähigkeit des Daches prüft ein Statiker. Den elektrischen Anschluss führt ein Elektrofachbetrieb aus.
So planen Sie genau
- Module zählen. Legen Sie Anzahl, Ausrichtung und Anordnung fest.
- Richtwert rechnen. Schätzen Sie Steine und Klemmen mit den Formeln.
- Windlast berechnen. Der Windlast-Rechner zeigt, ob Beschwerung nötig ist.
- Konfigurator nutzen. Er stellt die vollständige Stückliste für Ihre Wahl zusammen.
Häufige Fragen
Sind die Formeln verbindlich?
Nein. Es sind Richtwerte für die erste Schätzung. Das genaue Set liefert der Konfigurator.
Was zählt als Modulreihe?
Eine Reihe nebeneinanderliegender Module. Bei Ost-West zählt ein Ost-West-Paar als eine Reihe.
Gibt es fertige Komplettsets?
Ja. WATTSTONE bietet Komplettsets für verschiedene Modulzahlen und Ausrichtungen an, etwa für 2 oder 4 Module.
