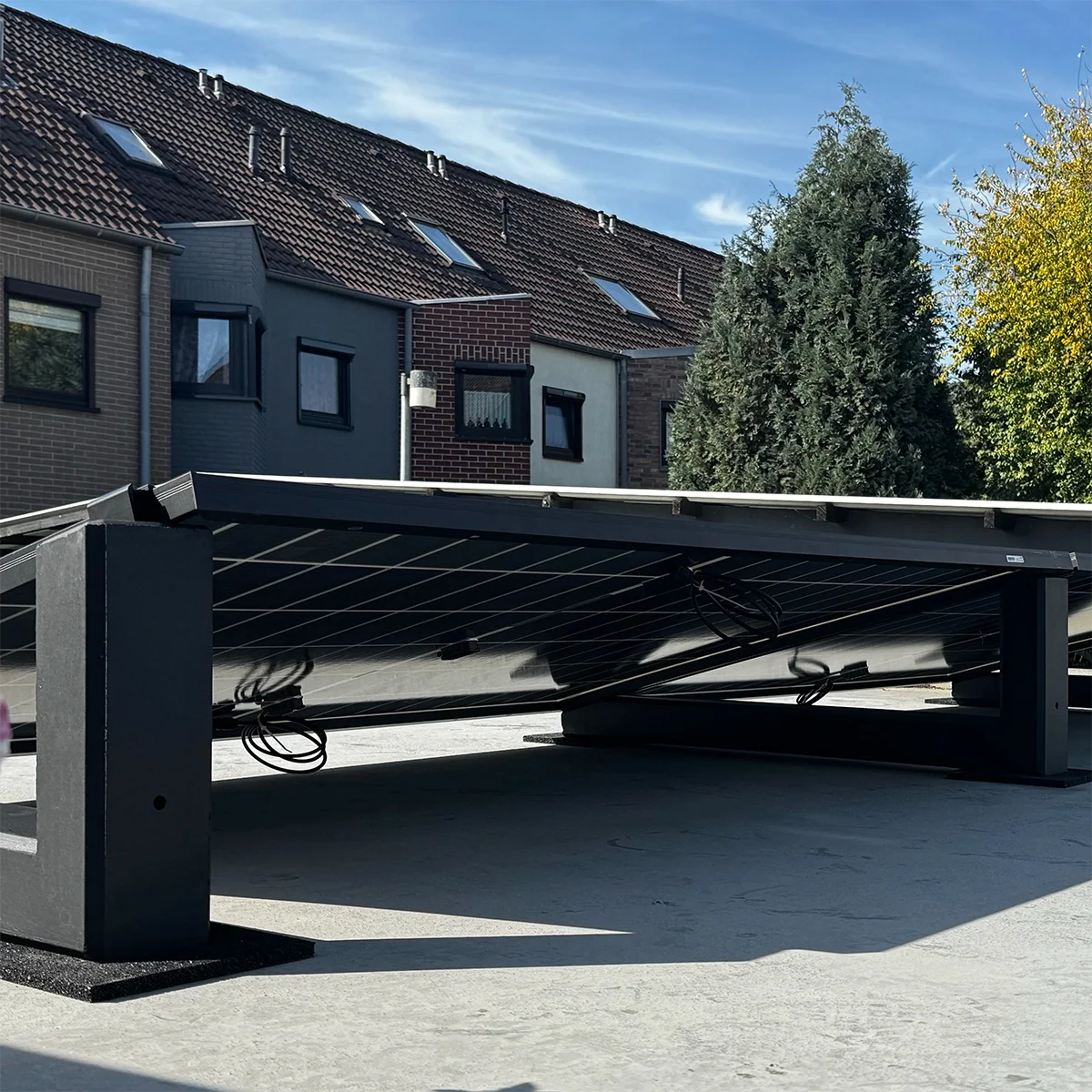

Flachdach-PV ohne Bohren: So funktioniert’s
Wie montiere ich PV auf dem Flachdach, ohne die Dachhaut zu durchbohren? Mit einem Betonsockel, der Aufständerung und Ballast in einem ist. WATTSTONE hält Ihre Module durch sein Eigengewicht. Sie legen das Modul auf und schrauben es mit Klemmen fest. Ob Ihr Dach das Gewicht trägt, prüft ein Statiker oder Fachbetrieb.
Warum ohne Bohren?
Jede Bohrung in die Dachhaut ist eine Stelle, die später dicht bleiben muss. Viele Hausbesitzer vermeiden das deshalb. Klassische Gestelle brauchen außerdem oft zusätzlichen Ballast, zum Beispiel Platten. Das bedeutet mehr Material und mehr Gewicht auf dem Dach.
WATTSTONE löst beides mit einem Bauteil. Der Stein aus Feinbeton ist Unterkonstruktion und Ballast zugleich. Auf der Startseite nennt WATTSTONE dazu: 0 Bohrlöcher im Dach. Der Stein hält das Modul allein durch sein Gewicht.
Wichtig bleibt die Planung. Wind, Dachhaut und Tragfähigkeit entscheiden, ob und wie Sie Steine einsetzen. Dazu mehr in den folgenden Abschnitten.
So funktioniert WATTSTONE
Der Stein besteht aus hochfestem Beton der Güte C55/67 mit Armierung. Integrierte M8-Gewindehülsen aus V2A nehmen die Modulklemmen auf. Metallschienen und Bohrungen sind nicht nötig. Auch Kabel, Windleitbleche und Mikrowechselrichter lassen sich je nach Modell direkt am Stein befestigen.
WATTSTONE gibt an, dass die Montage bis zu 70 % schneller geht als mit herkömmlichen Systemen. Die Steine gibt es mit 0°, 6°, 10° und 15° Neigung. Welcher Winkel zu Ihrem Dach passt, hängt von Ausrichtung und Platz ab.
„Ich brauche dafür mittlerweile maximal eine Minute. Super einfach, passt auf jedes Modul.“
Simon Dworaczyk · Geschäftsführer, Greenlution
Für welche Dächer?
WATTSTONE eignet sich für glatte Oberflächen wie Bitumen, PVC, EPDM und Beton. Der Untergrund darf je nach Modell nur leicht geneigt sein. Bei WATTSTONE 15° und 10° XL sind es maximal 5°. Unter jedem Stein liegt eine Schutzlage.
| Dachhaut | Schutzlage | Hinweis |
|---|---|---|
| Bitumen | Normale Schutzlage | Haftreibung wurde auch auf Bitumen gemessen. |
| Beton, Schotter | Normale Schutzlage | Die Schutzlage ist ein Bauteil aus PUR-gebundenem Gummigranulat. |
| EPDM, PVC, Folie | Alukaschierte Schutzlage | Gilt für Foliendächer. |
| Gründach | Je nach Aufbau | WATTSTONE 10° XL steht direkt auf der Folie, auf dem Substrat oder als Nachrüstung. |
Wind und Gewicht
Ein Betonstein bleibt nur liegen, wenn Gewicht und Haftreibung zum Wind passen. WATTSTONE hat dafür Windkanalversuche nach DIN EN 1991-1-4:2021 durchführen lassen. Die Haftreibung wurde auf Beton, EPDM, Bitumen und PVC gemessen.
Für Ihr Projekt zeigt der Windlast-Rechner, ob zusätzliche Beschwerung pro Modul nötig ist. Er fragt Windlastzone, Geländekategorie, Dachhöhe, Dachhaut und Modulgewicht ab. Bei Südausrichtung kommen Windleitbleche hinzu.
Wichtig: Die Statik Ihres Daches beurteilt ein Statiker. Die Dachhaut beurteilt Ihr Dachdecker oder Fachbetrieb. Den elektrischen Anschluss führt ein Elektrofachbetrieb aus. Ob eine Genehmigung nötig ist, klärt die zuständige Stelle vor Ort.
Montage Schritt für Schritt
- Dach prüfen lassen. Statiker und Fachbetrieb bewerten Tragfähigkeit und Dachaufbau.
- Windlast berechnen. Der Windlast-Rechner zeigt, ob Beschwerung nötig ist.
- Set konfigurieren. Der Konfigurator ergänzt Klemmen, Schutzlagen und Zubehör.
- Schutzlage auslegen. Normal oder alukaschiert, je nach Dachhaut.
- Steine positionieren. Stellen Sie die Wattstones nach Plan und Ausrichtung auf.
- Module einlegen und klemmen. Ziehen Sie die Klemmen mit dem Drehmoment aus dem Datenblatt Ihres Modells an. Bei WATTSTONE 10° XL sind es 14 bis 16 Nm. Verwenden Sie keinen Schlagschrauber.
Auf einen Blick
- Dachdurchdringung: keine, 0 Bohrlöcher
- Material: Feinbeton C55/67 mit Armierung
- Befestigung: M8-Gewindehülsen für Modulklemmen
- Neigungen: 0°, 6°, 10°, 15°
- Geprüft: Windkanal nach DIN EN 1991-1-4:2021
- Abholung: in Voerde und Moers möglich
Häufige Fragen
Brauche ich zusätzlichen Ballast?
In vielen Fällen nicht, weil der Stein die Ballastfunktion übernimmt. Für bestimmte Konfigurationen, etwa bei sehr hohen Windlasten, empfiehlt WATTSTONE zusätzliche Windleitbleche. Der Windlast-Rechner zeigt, was Ihr Projekt braucht.
Kann ich die Steine allein auf das Dach tragen?
Das Einzelgewicht hängt vom Modell ab. WATTSTONE 0° Solo wiegt 23 kg und lässt sich laut WATTSTONE von einer Person montieren. WATTSTONE 10° XL wiegt 34 kg.
Lässt sich das System wieder entfernen?
Die Steine werden nicht mit dem Dach verbunden. Auf der Startseite nennt WATTSTONE das System rückstandsfrei entfernbar.
